Hitta rätt kretskortsplint
Här följer en kort genomgång av de val man behöver göra och de parametrar man bör tänka på när man väljer kretskortsplint.
Kretskortsmonterad eller jackbar?

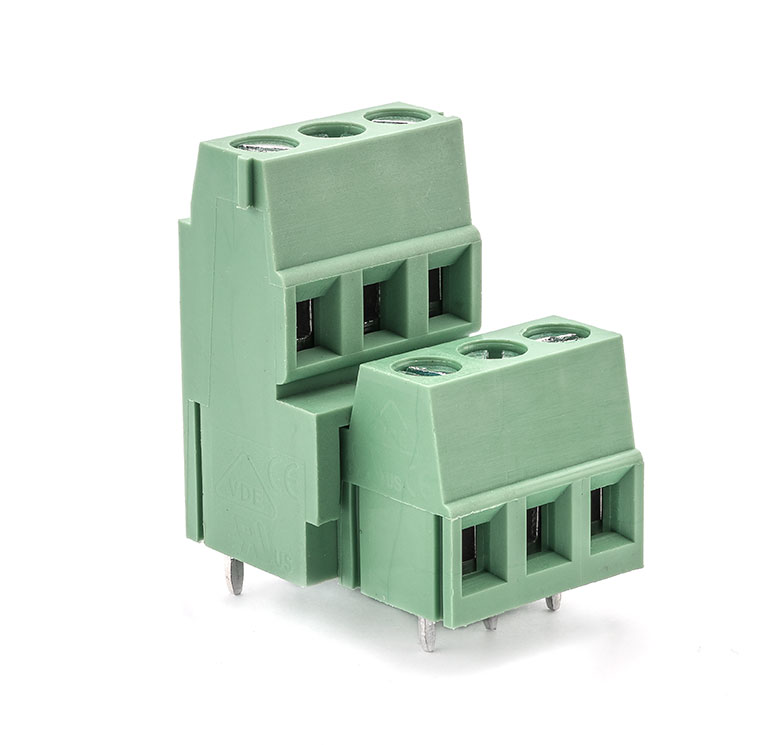

Det finns två huvudkategorier av kretskortsplint. Antingen använder man en plint som är monterad på kretskortet där man ansluter ledarna direkt, eller så använder man en jackbar variant där man kan koppla loss kabeldelen utan att behöva montera bort ledarna.
Skruv eller fjäderanslutning?

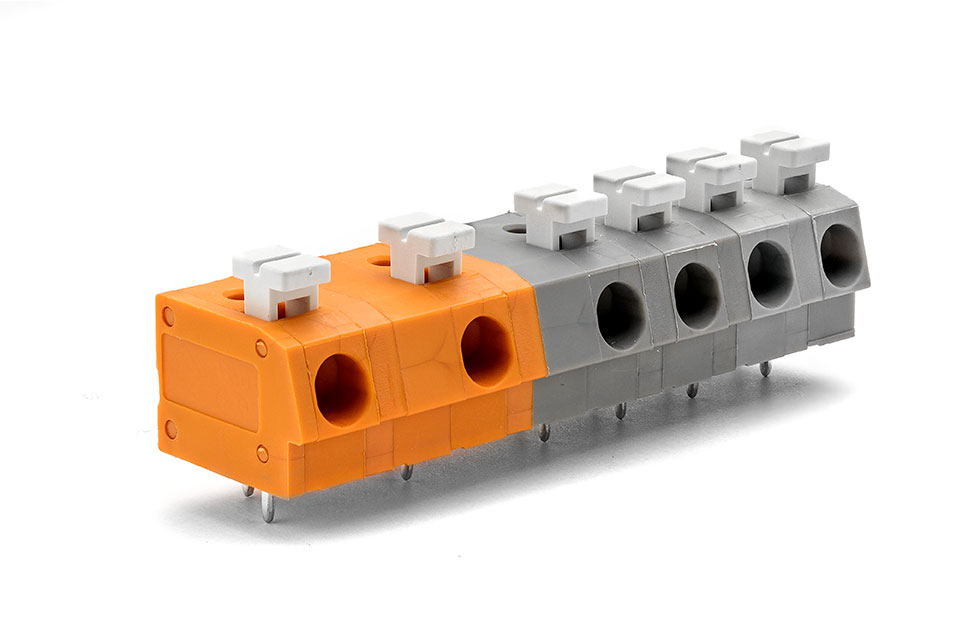

Det vanligaste sättet att låsa fast ledarna i plinten är med en skruv men många av våra plintar finns också med fjäderanslutning. Man trycker ner en knapp, skjuter in ledaren och släpper knappen. Ett fjäderbläck inne i plinten låser då fast ledaren. Ett smidigt sätt att förkorta monteringstiden
Ström (A), pitch/bendelning (mm) och ledararea (mm²/AWG) är parametrar som avgör vilket plint som passar för din applikation. Ju högre strömmarna är, desto större bendelning och ledararea behövs och det påverkar i slutändan storleken på kretskortplinten.
-
Ström (A)
Viktigt att veta för att kunna välja rätt kretskortplint är hur många Ampere den måste klara.
-
Pitch/Bendelning (mm)
Anger måttet (c/c) mellan kretskortsbenen på undersidan av plinten. Vid högre strömmar krävs en högre pitch.
-
Ledararea (mm² / AWG)
Den ledarea som behövs styrs av vilka strömmar plinten måste klara.
Vi kan även erbjuda en rad övriga tillval för att anpassa kretskortsplinten för din applikation.
-

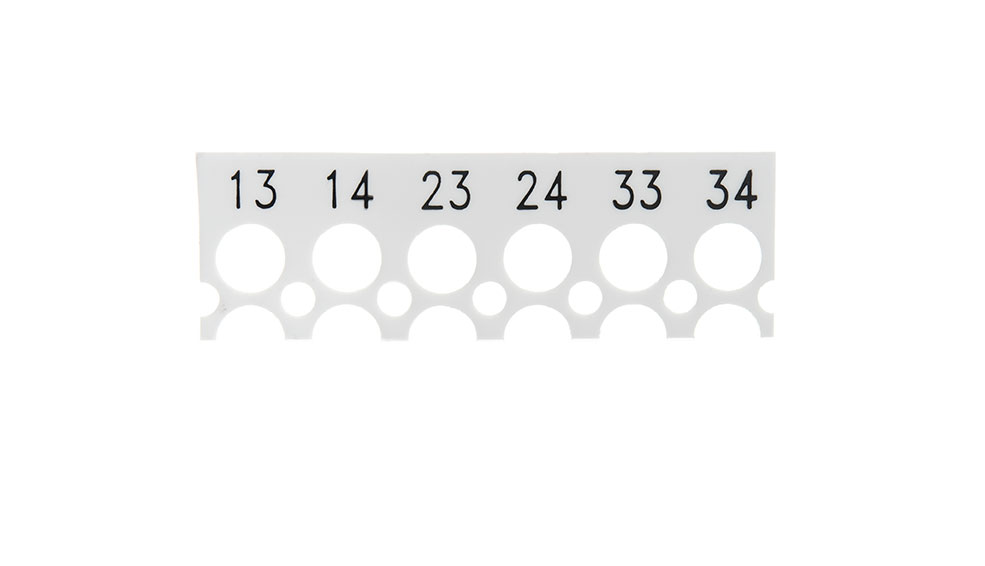

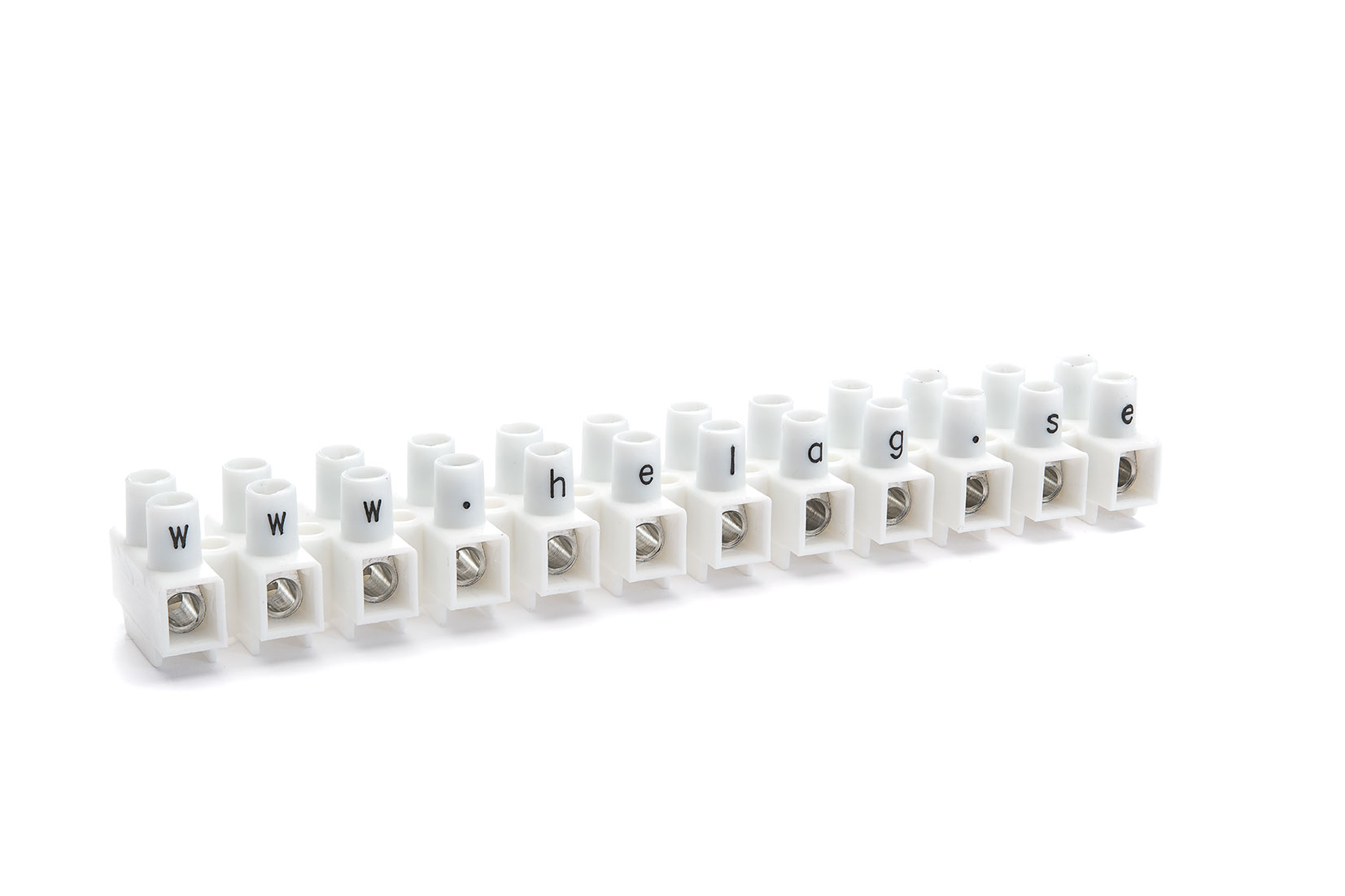

Märkning
Märkning av plinten för att underlätta identifiering vid montage.
-
Anpassad färg
Vi kan leverera plinten i en särskild färg för att underlätta och tydliggöra vid installation.
-
Kodning
Kodning av poler för att undvika att fel anslutning kopplas till fel plint. Detta gäller våra jackbara plintar.
-
Förpackning
Industripack, ask, tape & reel, kit pack eller kanske en anpassad förpackning. Kretskortsplintarna kan packas enligt dina önskemål.
